储罐自动切水器
1、MHQ-JX系列机械式切水器介绍
MHQ-JX系列机械式自动切水器符合GB50074-2002《石油库设计规范》GB50160-92《石油化工企业设计防火规范》的规定。本产品适用于油品储罐和液体化工原料储罐的切水，无需专人现场操作和监护，减少了油品浪费，对安全生产起到了有效的保障作用。
- 产品技术特征
1.的运用了阿基米德定律和杠杆原理，依靠浮筒在油水介质中的浮力差使浮筒上下运动，通过高灵敏度杠杆系统对获得的浮力差进行倍率放大，实现控制阀开启和关闭，达到自动运行。
2.无需任何动力来开关阀门，实现了自动控制，安全可靠。达到油和水自动分离、自动回油、自动排污。
3.结构简单，安装、操作、维护方便；密封性能好，开关灵敏，无滴漏现象。
- 技术参数
1. 工作压力：≤0.2MPa
2. 工作温度：0～80℃
3. 公称切水量：10m3/h、15m3/h、20m3/h、30m3/h
4. 切水含油量：≤80ppm
5. 适用介质密度：ρ≤960kg/m³轻质油
6. 蒸汽压力：0.1MPa≤P≤1.0 MPa
7. 材质:304、
8、全机械式无需电源，本质安全可靠

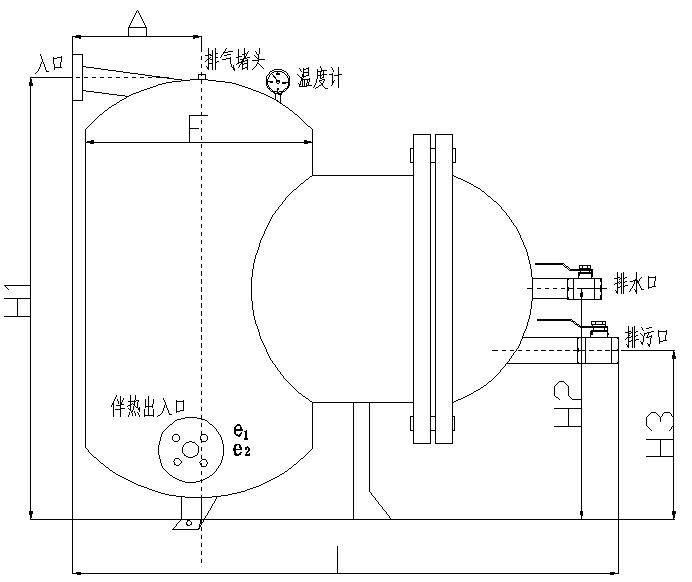

- 产品结构图
|
型号 |
H1（mm） |
H2（mm） |
H3（mm） |
A（mm） |
L（mm） |
F（mm） |
入口（mm） |
出口（mm） |
|
RXQ-JX-5 |
750 |
390 |
240 |
330 |
1130 |
426 |
DN80 |
DN25 |
|
RXQ-JX-N |
其它型号切水器各尺寸可按现场工艺条件量身定做 |
|||||||
- 安装说明
安装于油罐下部的脱水管或排污管上，自动开启排水，排水完成后自动关闭。

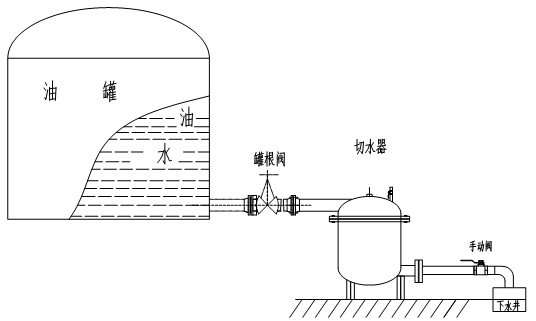

安装示意：
2、MHQ-ZN系列智能切水器介绍

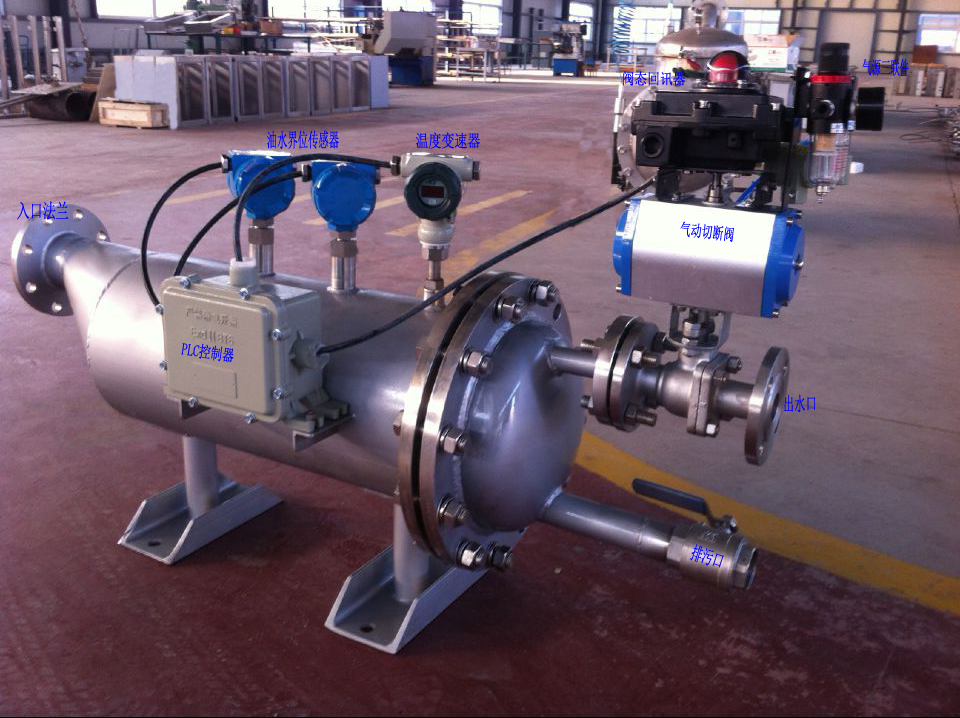

MHQ-ZN系列智能储罐切水器是经过我公司工程人员多年研究与多家设计院及石化企业共同合作开发出的全智能储罐切水器。它符合GB50074-2002《石油库设计规范》和GB50160-92《石油化工企业设计防火规范》的规定。以往在石油化工企业储油罐切水过程中，一般采用人工现场看管用手动阀门切水，目测切水带油时才关闭阀门。随后出现了各种利用油水密度差原理制造的浮球式机械自动切水器。但这种切水器不能处理油水密度很接近的重质油和原油储罐的切水,也无法监控切水状况，一旦出现漏油也无法时间得知，仍然存在一定的安全隐患。RXQ-ZN系列智能储罐切水器无需专人现场操作和监护，实现自动切水器PLC现场的远程控制，减少了油品浪费，对安全生产起到了有效的保证作用。
- 产品技术特征
l 本系统是用PLC代替单片机进行控制和远传的智能切水系统。
l 知名品牌的PLC内置程序可根据实际工艺要求进行灵活编制。
l 温度变送器、油水检测传感器种类个数可任意配置。
l 输出控制、信号输出种类均可根据工况合理配置。
l 远传信号可与DCS无缝对接。
l 油水检测传感器是利用油和水介电常数的区别制成，油水分辨灵敏适用各种油品。
l 采用先进的数据存储技术，断电后数据不丢失，可保存数据长达10年。
l 能克服探头上粘附层及物料喷溅对测量的影响，电容开关均不会产生误动作。
l 采用聚四氟乙烯保护探，适用于高温、高压环境。
l 使用的现场监控器适应现场环境要求。
l 完善的管理系统：通过专用的监控管理软件，在计算机上可以监控多台切水器的工作状况。
l 在全天候环境下连续运行，安全、可靠，免维护。
- 技术参数
1) 电源电压：24VDC/30W，内置EMI滤波器。
2) 输出：a、阀门控制信号：开关信号； b、通讯信号：RS-485
3) 反应时间：<3秒。
4) 工作方式：在线全天候连续运行。
5) 切水含油量：轻油≤100ppm，重油≤200ppm。
6) 环境温度：-40℃～80℃。
- 产品结构图

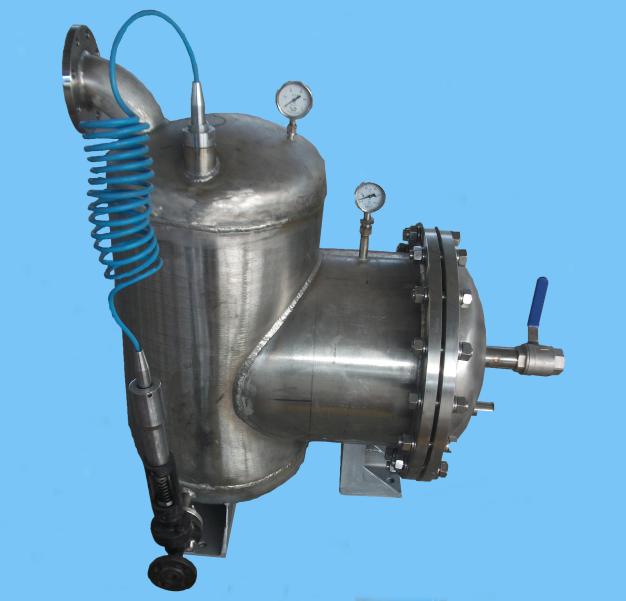

卧式结构

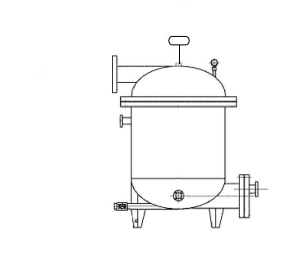

立式结构
- 安装说明
切水器的入口安装于油罐下部的脱水管或排污管上，切水器的安装高度无特别要求。现场配备DC24V电源，接入接线箱中，接通电源，设置在自动位置，切水器即可达到自动运行状态。
设备在自动位置时已经达到出厂调试状态，它包括：
l 普通油品介质与水的界面检测灵敏度
l 零度以下自动保护
l 切水超时保护和切水启动频率
l 安全保护阀的启动条件
注意：在设置位置可以对以上条件进行必要的屏蔽或更改，但是一般条件下厂家不建议调整。

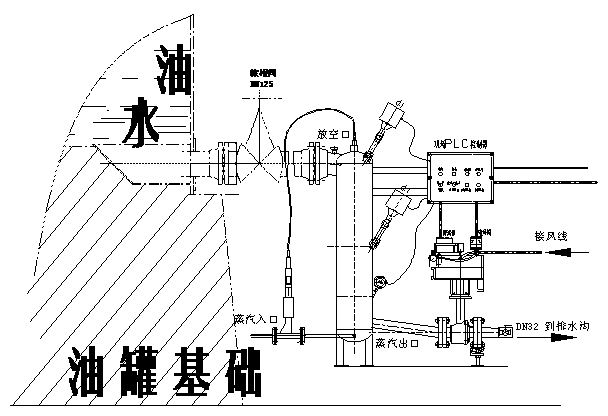

- MHQ-ZN系列油罐自动切水器具体安装示意图如下：

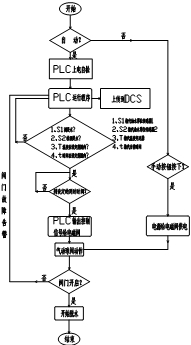

操作使用说明：
MHQ-ZN系列切水器是一款智能切水系统，它包含了自动检测油水界面，自动控制切水时机（比如在冬季，当系统检测到零度以下时，自动推迟切水时机），自动检测故障（当控制阀门动作失控时保护阀门立即启动，并发出报警信号，同时停止一切工作），信号远传（操作工可以时刻知道切水器的工作状态）。油罐中的介质通过沉降自动分层，进入切水器中的油被油罐中的水置换，逐步回到油罐，切水器中的水位逐步上升，当条件满足上述设定的量时，阀门再次开启脱水。此过程往复运行，当切水结束后，切水器的底部还有部分水没有放出，形成了“水封”，保证了油品零排放，确保切水安全。另外切水阀采用单电控、单作用的气动阀，在断电、停气的情况下都会将阀门关闭。切水器的工作状况实时传送到监控计算机中，在操作室就可以观察到每台切水器的工作状况。
以上工作状态在出厂时已经调试完毕，现场设置主要是：当介质差别很大时（出厂只针对轻质油，对于液化石油气、蜡油等需要再次设置），或者含水量特别多或特别少时，要改变切水频率设置。
3、MHQ-HS系列切水自动保护器
目前，石油、化工行业罐内脱水多采用两种方式，一种是手工切水，水工切水时间一般2～4个小时，切水期间要求操作人员现场监管，费时费力且技术水平和自动化低，尤其人为误操作时有发生导致罐内油品大量外排，对生产带来了大的安全隐患。另一种是采用切水器进行自动切水，但切水器不可避免的会出现故障，致使排油现象的发生，这不仅造成油品的浪费，污染了环境，也对罐区安全造成了大的隐患。
为了解决目前切水方式所带来的安全隐患，我公司提供的RXQ-HS很好的解决了切水过程中出现人工误操作或切水器切水失灵时大量油品外排的问题。
- 产品技术特征
l 本实用新型不但可以作为切水器的保护装置，还可以单独作为人工切水的辅助系统，给切水工作带来大的方便与安全。
l 该实用新型很好的解决了油品的外排问题，节约了资源，并且减少了安全隐患，使用安全可靠。
- 技术参数
1 工作压力：P≤3.6.MPa
2 工作温度：T≤80℃
3 切水含油量：≤20ppm
4 适用介质密度：ρ≤980kg/ m³
- 产品结构图
- 安装说明
油罐切水自动保护器安装在油罐切水器之后，入口与油罐切水器出水口相连。当油罐切水器故障排除可以运行后，下压复位手柄，切水器又可以开始正常工作。
